廣州明美500萬彩色冷CCD MC50相機測評報告之二

相機：MC50

軟件：明美圖像處理軟件

使用主要設備：Nikon Ti-E

觀察方式：相差，DIC，霍夫曼，熒光

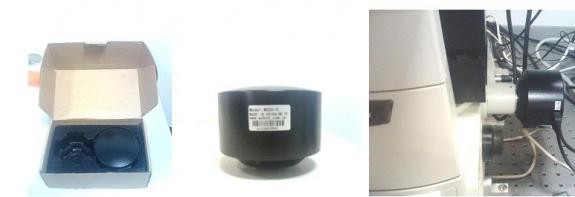

這次的相機采用簡易紙盒包裝（如圖），沒有多少防震措施。體積比上次試用的相機要大，重量也更重，外形和我的自用相機很像，很有親切感。黑色圓柱形機身上貼有名牌、型號、串號、“制冷”、“數據”等貼紙。相機與顯微鏡C口匹配（如圖），安裝過程輕松完成。相機通過USB直接連接電腦，方便快捷。而且即使在使用過程中連接線不小心被碰掉，也沒有造成故障，重新插上即可。需要占用三個USB口：一個用于數據傳輸，一個用于制冷，還有一個用來插軟件狗。拍攝軟件的安裝一次成功，但在安裝驅動時，發現光盤內實際的文件名與說明書上的不符。從硬件參數上來看，該相機的芯片像素尺寸3.4微米，共500萬像素，冷卻至室溫下10度，是一個主要用于高分辨明視野的配置。根據我的專業方向，本評測主要從細胞研究的角度來進行。

一、實際拍攝效果

采集軟件界面簡單，短時間就能輕松操作。圖像預覽能感覺到有所延遲（在500萬分辨率下）：移動樣品時畫面出現拖尾（曝光時間60ms）；調節曝光參數時，畫面的更新也有延遲。拍攝圖像的速度同樣也不快速：當曝光時間60ms時，拍攝單張圖片耗時超過2s。對比自用相機（某國外顯微鏡廠商的知名型號），個人感覺很不習慣。另外在拍攝結束后，軟件要求用戶立即輸入文件名才能存儲，這種單一模式不能滿足所有類型的拍攝任務和用戶偏好。建議增加先將圖像放在緩沖區中，最后批量存儲的模式，以及自動文件名的模式。

自動曝光速度不快，但效果不錯，并且有一個自動曝光的“目標”值可以設定。手動曝光時，反應速度過慢，還經常閃出上一幅的拍攝結果。有一個“增益”設置，應該相當于曝光度ISO。下面列出不同模式下的實際效果：

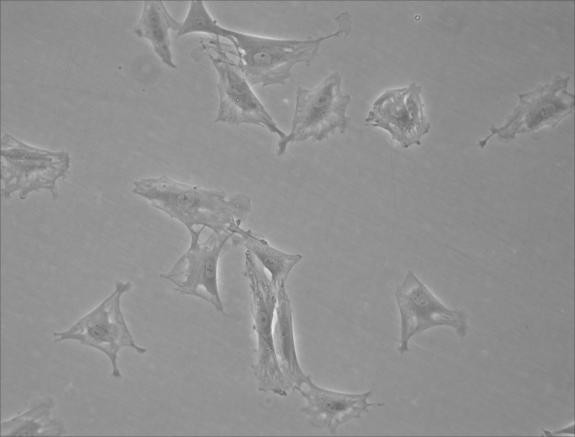

（1）相差

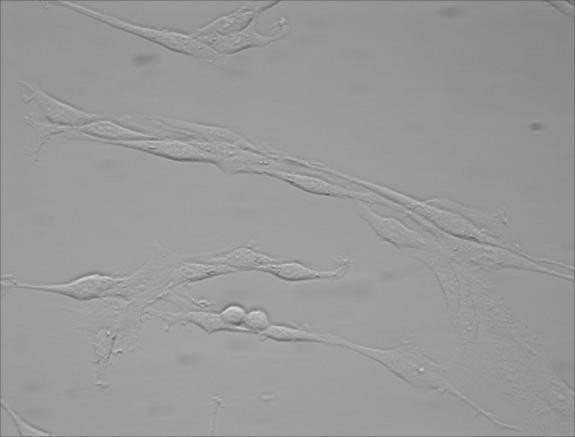

（2）霍夫曼（相襯）

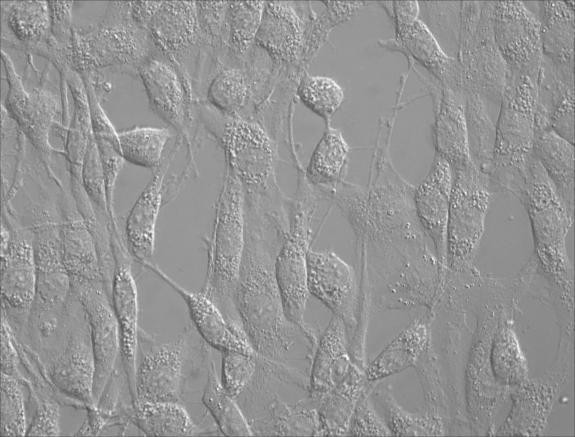

（3）DIC

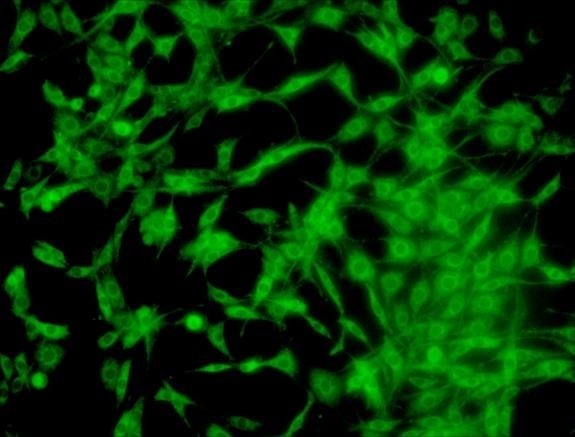

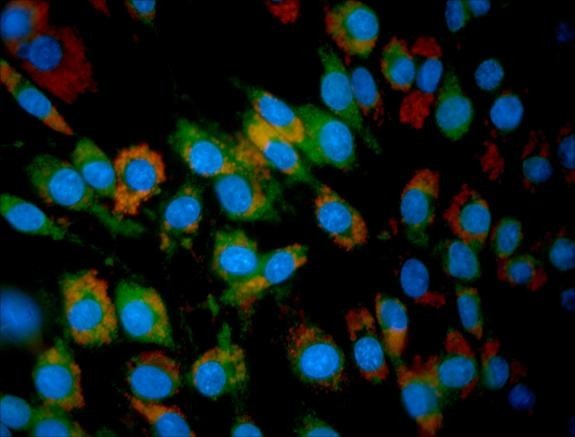

（4）熒光

可見，該CCD在各種單色的明視野模式下表現優秀，拍攝過程簡單方便，自動曝光準確，可以勝任日常拍攝需要。熒光下的表現尚佳，色彩很真實，只是感覺動態范圍有所不足，也沒有黑平衡設置。白平衡方面，我始終沒有得到正確的結果，也沒有找到原因，需要參考其他評測文章再得出結論。

二、與自用相機對比

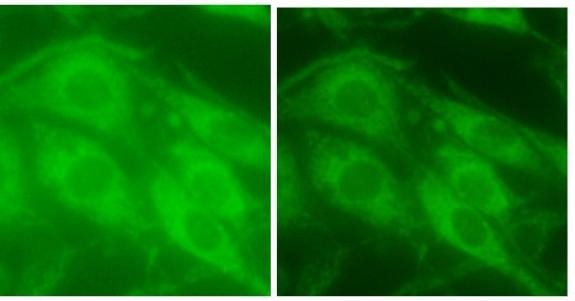

明美相機      自用相機

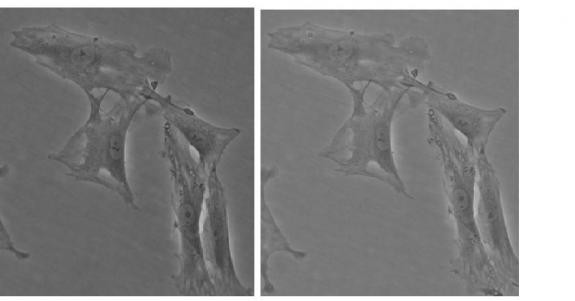

左圖的細節有所損失

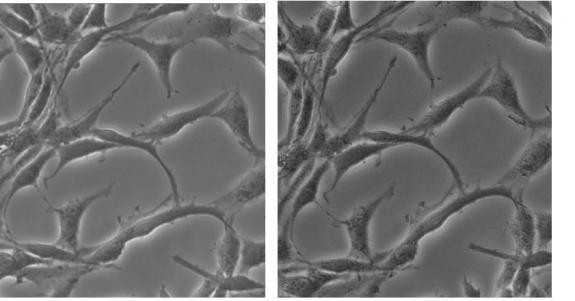

效果類似

左圖的動態范圍有所欠缺

自動相機的像素尺寸較大，制冷到室溫下10度，價格約$8000。相機安裝在同一臺顯微鏡的不同端口，所有的圖片都直接來自采集軟件，未經任何處理。在單色明場的拍攝上，明美相機的成像水平與自用相機接近。在熒光的拍攝上，明美相機的靈敏度略低（比自用相機需要更長的曝光時間），但結果不錯，處理后應當能接近自用相機。

三、圖像處理

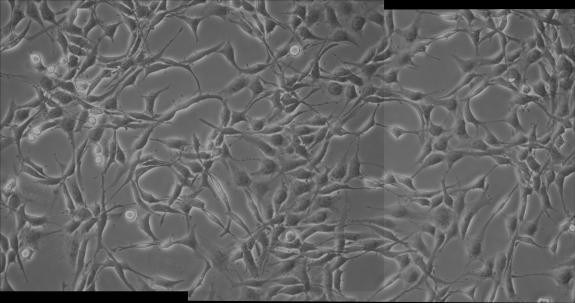

圖像拼接在處理大尺寸樣品和需要大范圍統計時十分有用，這一功能出現在國產相機上是令人驚喜的。我嘗試了兩張圖片的拼接，結果相當不錯（如圖），幾乎沒有錯位和變形。但在接下來嘗試三張圖片或2×2陣列拼接時，卻始終沒有成功。另外，大規模的圖像拼接還需要與電動載物臺的配合。

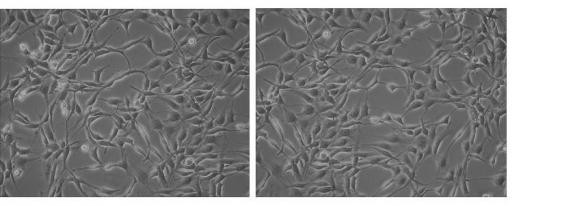

拼接前

此外，明美的軟件中還有一些簡單的處理功能，包括圖像測量、圖像調節、顆粒計數（需要升級軟件狗）等。由于時間關系，我沒有進行嘗試，相信作為一款圖像采集軟件應當夠用。

建議增加圖像疊加功能。在熒光拍攝中，明場與熒光的疊加，以及不同通道熒光的疊加是必不可少的。

文章轉載于中國顯微圖像網網友qiqi_1983
