如何調試顯微鏡聚光鏡?

很多經常使用光學顯微鏡的朋友，在使用時都會(huì )忽略一些細節問題，如聚光鏡的調試問題。我們知道聚光鏡是光學顯微鏡照明光路中的一個重要部件，但聚光鏡的調試往往容易被用戶忽略，以至視野中常因雜散光的影響而產生眩光或灰蒙蒙的效果。

以下是聚光鏡調試的詳細圖文說明：

1.聚光鏡的中心調整。

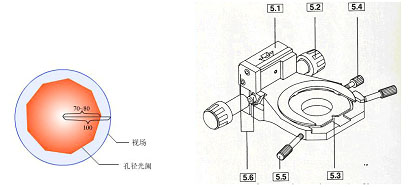

（1）調出清晰的多邊形：將視場光闌和孔徑光闌調到最小的狀態，如果顯微鏡的狀態正確，此時在視野中應該可以看到一個邊緣清楚的多邊形。如果看到的不是一個邊緣清楚的多邊形，則說明光路中的聚光鏡上下位置不準確。此時轉動聚光鏡的上下調節旋鈕（5.2），使聚光鏡緩慢上升或下降，使得視場中形成一個邊緣清晰的多邊形。

注意：不要經常調節聚光鏡高度。調節好高度后，以后都不要再移動其高低位置了。顯微鏡安裝好后，大多都已經調節好高度了，所以可以直接進行下一步的調節。（有時如果找不到多邊形，可以將視場光闌稍微放大，在稍亮的情況下就可以找到。）

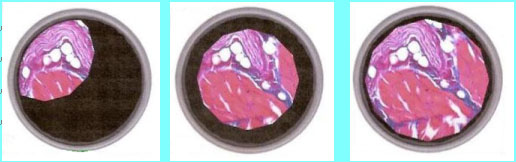

（2）多邊形調到正中心：視野中的多邊形的正確位置應該是在視野的正中心，如果不在說明光路有偏移，需要調節聚光器對中螺釘（5.5），即兩個銀色的旋鈕，使多邊形在視野的中心。調節過程中看到的視野如下圖。

（3）多邊形調成外切：將視場光闌慢慢放大，當多邊形正好外切于視場的時候就是視場光闌的最佳工作位置。這樣聚光鏡的光軸調到了與照明光路以及成像光路的光軸合軸。調節好后，日常使用中不要亂調對中螺絲桿！

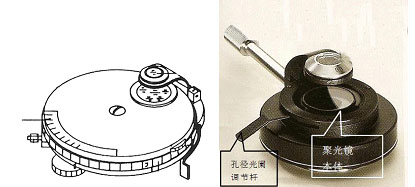

2．孔徑光闌的調節：研究用顯微鏡的聚光鏡的外側邊緣上均具有刻數及定位記號，便于調節聚光鏡與物鏡的數值孔徑相匹配。但有的聚光鏡外側沒有標刻數字，這樣先將物鏡聚焦，再取下一個目鏡，眼睛往鏡筒內看，可見物鏡后透鏡呈一明亮的圓，如看不見孔徑光闌的輪廓象，說明開得過大；若僅是一個很小的明亮輪廓象，則說明縮得過小，當緩慢增大剛好與物鏡后透鏡呈一明亮圓時，則聚光鏡與該物鏡的數值孔徑已相互匹配。

3.孔徑光闌的主要功能：
（1）、調節聚光鏡的數值孔徑，使其與物鏡的數值孔徑做出適當的配合，以取得最佳的分辨率。數值孔徑與分辨率有密切關系，所以聚光鏡的數值孔徑與物鏡的數值孔徑要相匹配。例如：低數值孔徑的物鏡要配合低數值孔徑的聚光鏡，反之高數值孔徑的油鏡要配合高數值孔徑的聚光鏡。這樣才能提高圖象的分辨率。

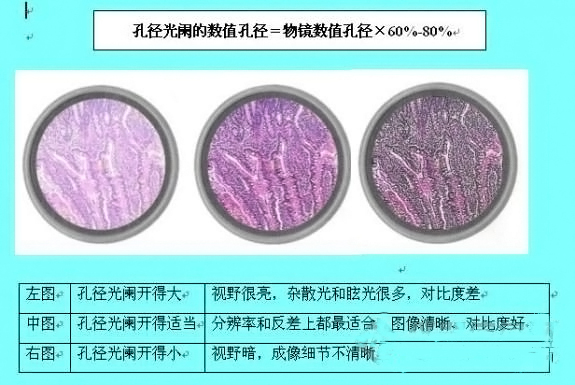

（2）、孔徑光闌影響圖像的反差。

今天，通過以圖來說明聚光鏡的調試方法后，希望廣大顯微鏡使用者引起高度重視，在日后使用顯微鏡時注重各種細節問題，這樣才能調試出最理想的顯微效果出來。
